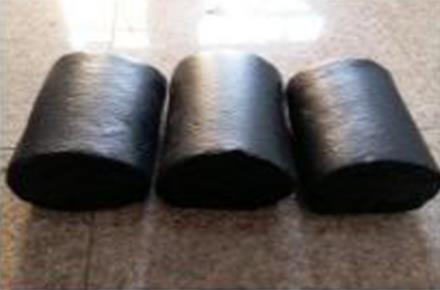

無水炮泥的***大污染來自焦油或蒽油結(jié)合劑、瀝青;酚醛樹脂由于溶解物有苯和酚，也有一定的污染。焦油或蒽油結(jié)合的炮泥，在生產(chǎn)過程、使用前存放過程中會產(chǎn)生惡臭的味道，會惡化爐前作業(yè)環(huán)境。

　　而出鐵口堵口過程中會產(chǎn)生黃煙，開口過程中會產(chǎn)生黑色濃煙。國內(nèi)很少有對炮泥環(huán)保具體性能指標的研究，有的報道141主要側(cè)重于使用酚醛樹脂或有機樹脂作為結(jié)合劑，但回避了配方中有沒有瀝青的問題。根據(jù)與國外技術(shù)交流的意見，焦油或蒽油、瀝青中含有致癌物質(zhì)苯并芘上萬個10巧，環(huán)保型結(jié)合劑的苯并芘含量已經(jīng)可能降低到500x10-6以下。在環(huán)保炮泥研究過程中.采用Shimadzu GCMS QP2010 plus氣相色譜質(zhì)譜儀分析了不同結(jié)合劑中苯并芘的含量。同時發(fā)現(xiàn)焦油系結(jié)合劑和傳統(tǒng)結(jié)合劑中存在苯并芘。在焦油系結(jié)合劑中苯并芘的色譜峰保留時間分別為17.628rain、18.813min、19.068min、19.449min，對應(yīng)的峰面積總和為5l 854 188;在傳統(tǒng)結(jié)合劑中苯并芘的色譜峰保留時間分別為17.561min、18.742min、18.986min、19.367min.對應(yīng)的峰面積總和為42 990 681;而在環(huán)保型結(jié)合劑中沒有檢測出苯并芘。所研制的炮泥在3 200m3高爐使用，出鐵口深度穩(wěn)定在3m左右，炮泥消耗0.5kg·(t鐵)～，泥條長度增加了。炮泥抗渣能力提高。如何運用環(huán)保型結(jié)合劑。并適應(yīng)傳統(tǒng)焦油類炮泥有利于操作性能的要求，又能夠解決環(huán)保的問題，是今后研究的重點。
